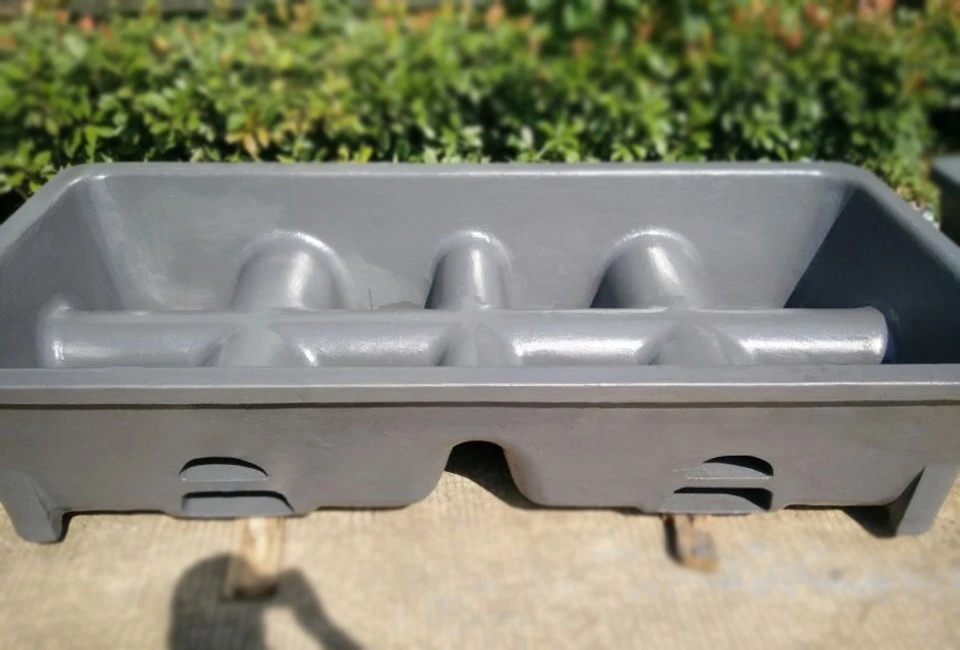

Дизайнът на плесени за посеви с множество камеривзема предвид оптимизирането на потока от алуминиева вода, така че да осигури равномерност по време на пълнене и охлаждане и да произвежда висококачествени алуминиеви блокове. И всяка камера има вход за подаване и изпускане, което намалява времето за охлаждане на алуминиевата вода, докато работи гладко, а формите за свине с множество камери могат едновременно да обработват множество алуминиеви водни блокове, намалявайки времето за производство и нуждите от човешки ресурси, което носи значителни икономически ползи до леярната. След това ще говорим за предимствата на формите за свине с множество камери.
Как работят плесени за свине майки с множество камери?
Формата за свиня с множество кухини е специализиран тип форма, която съдържа два или повече отпечатъка на матрицата в рамките на дръжката и плъзгането. Ето разбивка на това как aСейте плесени с множество камеривърши работа:
Множество отпечатъци на матрицата:За разлика от формите с една ямка, които произвеждат по един издатък на форма, матрицата за свиня с множество кухини има няколко отпечатъка на формата, организирани в определен дизайн. Този дизайн подобрява диспергирането между кухините, като взема предвид ефективното използване на помещението и ограничава общия размер на формата.
Еднаква система за хранене:За да се осигури постоянен метален поток към всяка кухина, се използва единична система от канали и канали за захранване на всички кухини във формата. Литникът се запълва като основен канал, през който течният метал навлиза във формата, докато спринтьорите приспособяват метала към всяка отделна кухина.
Разпределение на метала:Входовете, които са малки отвори, водещи във всяка кухина, са стратегически разположени, за да разпределят разтопения метал равномерно във всички отпечатъци на формата. Това гарантира, че всяка кухина е запълнена равномерно, което води до постоянно качество на отливката.
Правилно вентилиране:Задоволителното вентилиране е важно при плесени за свине с множество камери, за да се позволи на газовете да излизат от всички области на матрицата. Правилно проектираните отвори помагат за предотвратяване на дефекти като газова порьозност и гарантират качеството на отливките.
Ефективно извличане:Когато металът е втвърден и изпъкналата система е завършена, отливките се изваждат от формата. При някои производствени операции този процес е автоматизиран, като се използват машини или роботи за ефективно отстраняване на отливките от формата.
Чрез използването на пресформи с множество камери, производителите могат значително да увеличат производителността, като произвеждат множество качествени отливки в един цикъл на леене. Използването на еднаква система за подаване, правилното разпределение на метала и ефективната вентилация гарантира постоянно качество на отливката във всички кухини.
Какви ползи за производителността предлагат формите с множество кухини?
Основната полза от използването на форми с множество кухини е огромното повишаване на уменията и резултатът изглежда различен в сравнение с формите с една кухина. Ето основните предимства на продуктивността наСейте плесени с множество камери:
Повишена мощност:Формите с много кухини разглеждат едновременното създаване на различни отливки в една форма, което води до значително увеличаване на добива. Например 4-отливка с кухини може евентуално да създаде четири пъти по-голям брой отливки като форма с една кухина при подобно време за обработка и работа.
Намалено време за формоване:При едновременно запълване на множество кухини общото време за подстригване на изпъкналост се намалява при формите с много кухини. Това подобрение на ефективността допринася за по-бързи цикли и подобрена производителност.
Оптимизирано време за топене в пещта:Формите с много кухини спомагат за минимизиране на времето, необходимо за топене на метал в пещта за произведено парче. Възможността за отливане на няколко части в един цикъл води до по-ефективно използване на оборудването за топене и енергийните ресурси.
Намален довършителен труд:Чрез производството на множество отливки в една форма, формите с множество кухини намаляват количеството довършителен труд, необходим за част. Това води до спестяване на разходи за труд и рационализира етапа на обработка след отливането.
Амортизация на разходите по ускорен модел:По-големият обем на производство, постижим с форми с множество кухини, позволява по-бърза амортизация на разходите за шаблон при по-голям брой отливки. Това предимство на ефективността на разходите повишава общата рентабилност на леярските операции.
Възможност за масово производство:Формите с множество кухини са подходящи за ситуации на създаване на голям обем, където бързият резултат е от основно значение. Капацитетът за ефективно производство на различни качествени отливки в по-ограничени периоди от време дава възможност на производителите да задоволяват нуждите продуктивно и реално.
В обобщение, използването на форми с множество кухини предлага значителни ползи за производителността, включително увеличена производителност, намалено време за формоване, оптимизирано използване на пещта, намален довършителен труд, ускорено възстановяване на разходите за модел и подобрени възможности за масово производство. Тези предимства правят формите с множество кухини ценен актив за повишаване на ефективността и конкурентоспособността при операциите по леене.
Какви са основните съображения при дизайна на плесени за свине с множество камери?
Успешното внедряване на матрици за свине с множество камери разчита на прецизни съображения за проектиране, за да се увеличат максимално техните предимства. Ето основните компоненти на плана, които трябва да се имат предвид:
Балансирани пътища на потока и оразмеряване на входа:От решаващо значение е да се установят балансирани пътища на потока и отвори с подходящ размер, за да се предотврати преждевременното замръзване на разтопения метал в кухините. Това осигурява равномерно запълване на всички отпечатъци и предотвратява дефекти като непълни отливки.
Подходящи отвори за газове:Трябва да се предвидят подходящи вентилационни устройства, за да се улесни изтичането на газовете от всички отпечатъци. Убедителното вентилиране предотвратява укриването на газове, като порьозност, и гарантира надеждността на отливките във всяка кухина.
Стратегическо разположение на щрангове и охладители:Райзерите и охладителите трябва да бъдат стратегически позиционирани, за да захранват ефективно всички кухини, като насърчават постоянното втвърдяване и намаляват вероятността от дефекти, свързани със свиването. Това осигурява равномерно охлаждане и втвърдяване на всички отпечатъци на формата.
Подобрена твърдост:Формите с множество кухини трябва да се планират с разширена гъвкавост, за да издържат напрежението, прилагано от течния метал върху различни фронтове. Тази основна надеждност е фундаментална за поддържане на респектабилността на матрицата по време на системата за проектиране.
Отчитане на по-високи деформации на свиване:Планът трябва да представя по-високи напрежения на свиване, възникващи поради различни проблемни зони вътре във формата. Като се вземат предвид тези променливи, рискът от укриване, свързан със свиване, като счупвания или усуквания, може да бъде облекчен.
Стандартизирани импресии за постоянство на качеството:Стандартизирането на отпечатъците във всички кухини гарантира постоянство в качеството на отливките. Това включва поддържане на постоянни размери, повърхностни покрития и други критични характеристики.
Чисти разделителни линии за отделяне на мухъл:Проектирането на лесни разделителни линии улеснява чистото отделяне на половините на формата по време на извличането на отливките. Това опростява процеса на деформиране и допринася за общата ефективност.
Обмисленият и задълбочен дизайн е от съществено значение, за да се гарантира производството на здрави отливки във всяка кухина без дефекти. Използването на усъвършенствани инструменти за симулация и моделиране може да помогне за оптимизиране на оформлението и конфигурацията наСейте плесени с множество камери, което в крайна сметка допринася за тяхното успешно внедряване и представяне.
Какви са ограниченията на формите за свине с множество камери?
Докато формите с множество кухини предлагат критични предимства, те също така съпътстват специфични пречки, които трябва да се имат предвид:
Повишена сложност в дизайна:Едно ограничение на формите за свине с множество кухини е повишената сложност при планирането на вентилация, вентилация и грижата за рамки за множество кухини. Осигуряването на равномерен метален поток и втвърдяване във всички кухини изисква внимателно инженерство и прецизни дизайнерски съображения.
По-висок процент на дефекти:Ако приемем, че който и да е сегмент от формата е недостатъчно запълнен или изчерпан по време на системата за проектиране, това може да доведе до по-високи нива на несъвършенства в създадените части. Поддържането на надеждно запълване и втвърдяване във всички ями е от основно значение за избягване на несъвършенства като свиване, порьозност или дефектни отливки.
Разходи за по-големи инструменти:Създаването на форми с множество кухини редовно включва по-големи инструменти и форми, което може да доведе до по-високи разходи за сглобяване в сравнение с формите с една кухина. Основният интерес към инструментите и съоръженията може да бъде значителен, засягайки общите разходи за създаване.
Трудност при производството на различни отливки:Формите с множество кухини могат да се сблъскат с предизвикателства при производството на различни отливки във всяка кухина едновременно. Ограниченията на дизайна и изискванията за еднаквост във всички кухини могат да ограничат гъвкавостта за създаване на различни части в една и съща форма.
Потенциал за термичен дисбаланс:Топлите неравномерни характеристики във формите с много кухини могат да доведат до неравномерно охлаждане и втвърдяване на течния метал, което води до вътрешно натоварване и наслоени грешки в отливките. Наблюдаването на топли елементи в различни сегменти представлява критичен тест.
Ограничения за размер и тегло:Формите за свине с множество кухини могат да имат ограничения върху размера и теглото на озадачаващите части, които могат да бъдат ефективно направени. Големите, сложни компоненти могат да представляват предизвикателства по отношение на дизайна на формата, потока на материала и структурната цялост в множество кухини.
Контрол на свойствата на метала:Гарантирането на постоянни свойства на метала, като температура, организация и механични качества, във всички сегменти на формата с много кухини може да бъде предизвикателство. Разнообразието в свойствата на метала може да повлияе на качеството и изпълнението на отливките.
Справянето с тези ограничения изисква допълнителни инженерни усилия, щателен контрол на процеса и внимателно разглеждане на производствените нужди и дизайна на частите. Оценяването на осъществимостта и практичността на използването на форми за свине с множество кухини е от съществено значение за максимизиране на ползите от тях, като същевременно се смекчат потенциалните предизвикателства и ограничения.
Заключение
За средни до големи производствени обеми,Сейте плесени с множество камериповиши значително производителността и ефективността. Дизайнерите обаче трябва да отчетат сложността на балансирането на множество впечатления и смекчаване на потенциалните дефекти чрез симулация и строгост. Когато се внедрят успешно, формите с множество кухини водят до значителни печалби за леярните, които имат за цел да увеличат производителността, като същевременно намалят разходите. Ако искате да научите повече за нашите форми за свине, свържете се с нас натех@хуан-орг.
Препратки:
Бийли, П. (2001). Леярска технология. Оксфорд, Бостън: Butterworth-Heinemann.
Браун, JR (2000). Наръчник на леяр на черни метали Foseco. Оксфорд, Бостън: Butterworth-Heinemann.
Джейн, Полша (2009). Принципи на леярската технология. Ню Делхи: Tata McGraw-Hill Education.
Джоунс, С. (2002). Напредък в материалите и процесите за формоване на черупки. Транзакции на Института на морските инженери, 114(2), 77-83.
Kalpakjian, S. & Schmid, SR (2014). Производствена техника и технология. Upper Saddle River, NJ: Pearson.
